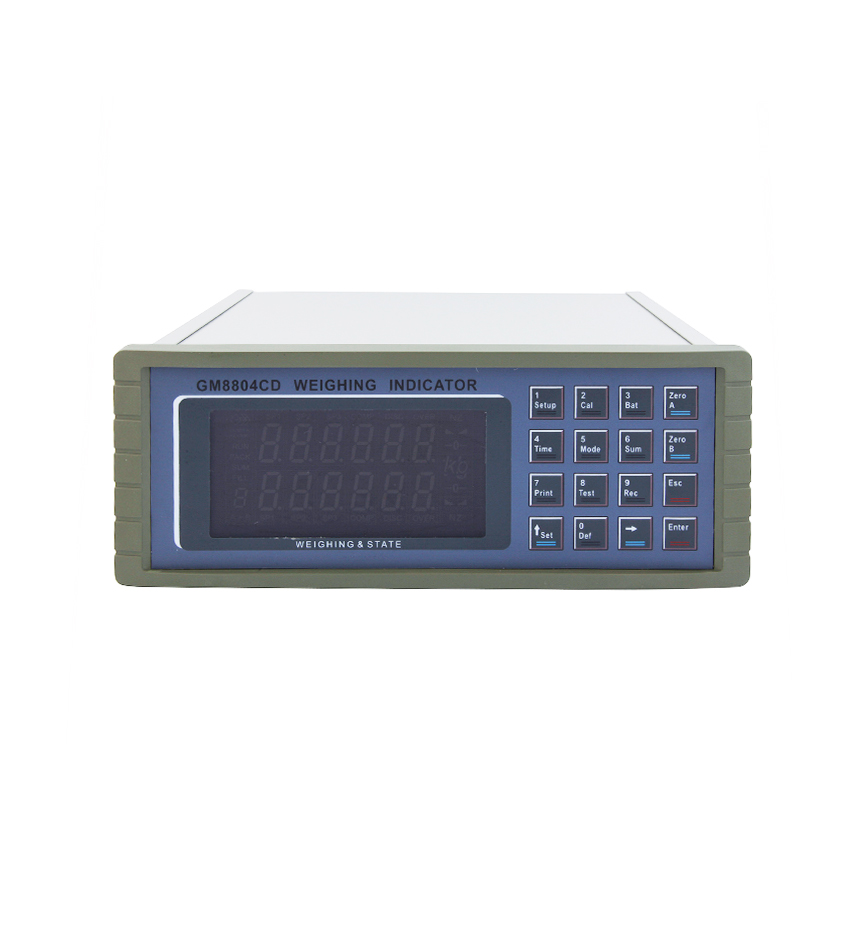

GM8804CD 雙秤包裝稱重儀表

GM8804CD稱重控制器是針對雙秤增量法自動定量包裝秤而專門開發的一類稱重控制儀表。該產品是傳統經典的雙秤包裝控制儀表，可廣泛應用于糧食、種子、飼料、化工等需要定量包裝設備的行業。

在線咨詢

工藝精細
先進的數字濾波
人機界面
高精度
抗振動
EMC測試

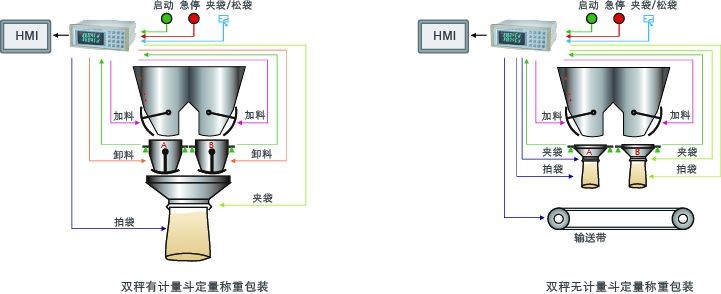

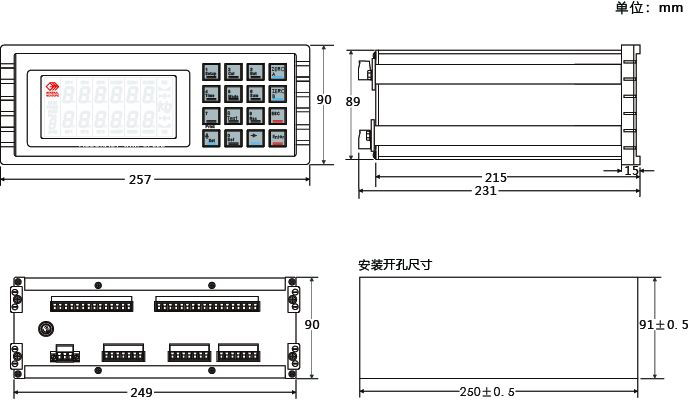

產品特點技術參數產品尺寸用戶示意圖

相關下載

GM8804CD稱重控制器是針對雙秤增量法自動定量包裝秤而專門開發的一類稱重控制儀表。該產品是傳統經典的雙秤包裝控制儀表，可廣泛應用于糧食、種子、飼料、化工等需要定量包裝設備的行業。

● 雙秤加料控制，有斗/無斗/散料累計等工作模式；

● 供料控制、拍袋、墩袋、卸料振打；

● 批次數設置和發貨總量設置功能；

● 雙串口通訊功能，兩套獨立參數，可同；

● 時進行通訊并連接打印機；

● 可通過串口連接GM8897觸摸屏；

● 流量統計和顯示功能（散料累計模式）；

● 模擬運行功能，方便現場設備調試；

● 可運行中快速修改配方參數；

● 通過電腦進行軟件更新；

1.具有豐富的IO口，其中12路開關量輸入、16路開關量輸出，除了滿足本身包裝需求外，可預留一些進行備用，并通過開關量定義來對端口進行定義，可解決某些端口異常、燒壞、不工作的情況；

2.10組配方存儲功能，方便客戶對不同種類、不同規格的物料的包裝參數進行存儲以及切換；

3.兩路24位高精度AD數據采集模塊，單表可實現雙秤的包裝流程，儀表內部具有邏輯互鎖功能，簡化電控柜的電路設計、減少故障點；

4.工作模式分為：有計量斗、無計量斗，散量，用戶用于可以根據自己的工藝要求或秤體機械結構來配置此參數，來滿足適應應用需求，如為散量秤，則選擇散量模式即可；

5.全自動三料速控制方式，且大、中、小可以采用組合或獨立輸出，這樣可以簡化客戶的電氣圖設計以及實現多種控制方式，且可料速可提高包裝的速度以及精度（后期有升級為四料速）；

6.供料控制功能，通過設置上、下料位，可以實現供料設備的自動補料功能，從而保證供料斗內物料均衡，且保持在一定的倉壓，提高包裝的精度（后期有升級到三個料位控制）；

一般規格	開關電源	AC90~260V 50Hz(60Hz)±2%
	工作溫度	-10～40℃
	最大濕度	90%R.H不可結露
	防護等級	前面板IP65
	功耗	約25W
A/D轉換	A/D性能	24位Sigma-Delta
	A/D轉換速度	120/240次/秒
	非線性	0.01%F.S
	增益漂移	10PPM/℃
	輸入靈敏度	0.5uV/d
	輸入范圍	0. 2～27mV（傳感器為2mV/V）
	最高顯示精度	1/30000
	傳感器電源	DC12V 單路驅動8個350Ω傳感器
	輸入阻抗	10MΩ
	零點調整范圍	0.2～20mV(傳感器為2mV/V時)
I/O部分	輸入端	輸入端口12個，低電平有效
	輸入端	啟動/急停/A,B秤清零/清報警/A,B秤手動小投/選配方/鍵盤鎖/上,下料位/打印/電平啟動/A,B秤電平的手動小投/停止/夾袋到位/A,B秤手動加料,電平的手動加料/中料位/A,B秤加料門關閉到位信號/A,B秤卸料門開門到位/縫包機輸入 A,B秤手動卸料(binyES、bULK）/夾,松袋請求(binyES)/A,B秤夾,松袋(binno)/堵塞輸入(Bulk)/A,B秤電平的手動卸料 (binyES、Bulk)/A,B秤卸料門關閉到位(binyES、Bulk)/B秤夾,夾袋到位,松袋(binno)/手動出料（bULK）/儲液罐上,下料位（bULK）/松袋到位（binyES）/A,B松袋到位（binno）
	輸出端	輸出端口16個，單路驅動電流500mA
	輸出端	運行/A,B秤大,中,小投/A,B秤定值,卸料/超差/停止/缺料/供料/A,B秤零區,截料輸出,超大投/最后一秤/串口可控開關量/A,B秤加料步進電機脈沖輸出,加料步進電機轉動方向信號/A,B秤卸料關門,加料開門,加料關門/A,B卸料步進電機脈沖輸出,卸料步進電機轉動方向信號/縫包機輸出 /切線機輸出夾袋（binyES）/A,B秤夾袋（binno）/拍袋（binyES）/A,B秤拍袋（binno）/批次完成(binyESbinno)/發貨完成（bULK）/輸送機輸出(binno)/A,B秤卸料振打(binyES、Bulk)/出料（bULK）/打碼輸出（binyEs）/A,B打碼輸出（binno） /夾松袋步進電機脈沖輸出（binyES）/A,B秤夾松袋步進電機脈沖輸出（binno）,夾松袋步進電機轉動方向信號（binyES）,夾松袋步進電機轉動方向信號（binno）/松袋（binyES）/A,B秤松袋（binno）
